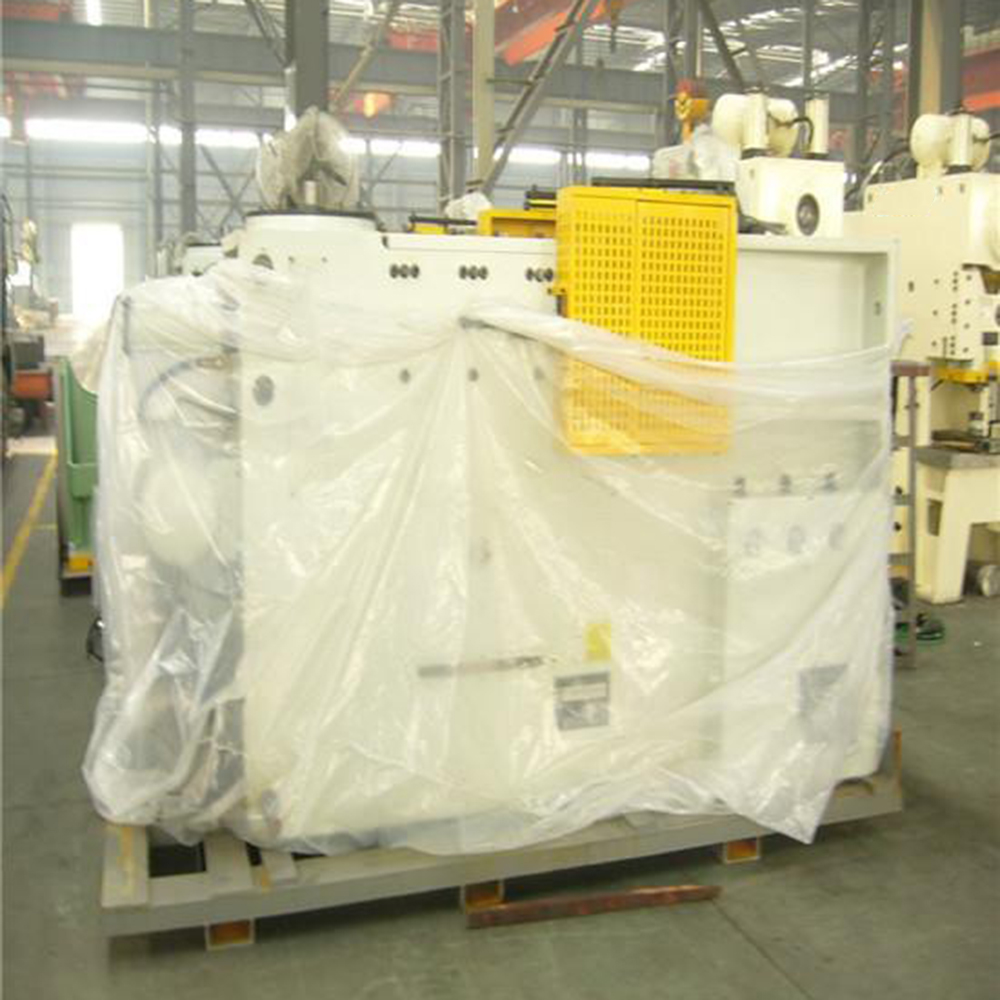

Prasa C Frame z pojedynczą korbą i regulowanym skokiem
cechy produktu
Prasa ramowa JL21-100 C z regulowanym skokiem
Prasa typu APA
Dzięki konstrukcji regału o wysokiej sztywności są one spawane przy użyciu wysokiej jakości blach stalowych, poprzez uwolnienie naprężeń wewnętrznych, dzięki czemu można zwiększyć stabilność i niezawodność całej dokładności maszyny.
Spójny środek napędowy i środek maszyny, aby zagwarantować dokładne i stabilne wykrawanie
W celu zagwarantowania względnej stacjonarności pracy maszyny konieczne jest wyważenie dwóch wag.
Precyzja regulacji formowania wynosi nawet 0,1 mm, jest bezpieczna, szybka i niezawodna.
Dzięki twardemu utlenianiu i szlifowaniu takie części, jak wygięte osie, zestawy zębate i korbowody mają wyższą kombinację właściwości i tolerancję.
Zastosuj bardzo czułe i niezawodne sprzęgło/hamulec oraz międzynarodowy top duplex, aby zagwarantować precyzję i bezpieczeństwo działania i zatrzymania siłowników/ślizgów prasy.
Projekt konstrukcyjny maszyny powinien być rozsądny, dla wygody realizacji automatycznej produkcji, obniżenia kosztów i poprawy wydajności.
Posiadają zaawansowane koncepcje projektowe, niski poziom hałasu, niskie zużycie i oszczędność energii.
Specyfikacja techniczna
| Numer seryjny | Nazwy | Jednostka | Specyfikacje | |
| JL21-160A | JL21-200 | |||
| 1 | Wydajność nominalna | KN | 1600 | 2000 |
| 2 | Nominalny skok wydajności | Mm | 6 | 7 |
| 3 | Skok Slajdów | Mm | 16,5-160 | 18,7-180 |
| 4 | Uderzenia | SPM | 35-55 | 30-50 |
| 5 | Maks.Dopuszczalne zaangażowanieLiczba sprzęgieł w przerywanych uderzeniach (na minutę) | SPM | 24 | 24 |
| 6 | Maks.Wysokość zestawu matryc | Mm | 460 | 480 |
| 7 | Regulacja wysokości matrycy | Mm | 100 | 110 |
| 8 | Rozmiar stołu (FB X LR) | Mm | 650X1200 | 800X1350 |
| 9 | Grubość Stół | Mm | 180 | 200 |
| 10 | Rozmiar Otwarcia W Tabeli | Mm | Φ160 | Φ180 |
| 11 | Dolny rozmiar slajdu (FB X LR) | Mm | 450X760 | 570X900 |
| 12 | Otwór na trzonek stempla (średnica XGłębokość) | Mm | Φ70X80 | Φ70X80 |
| 13 | Odległość między słupkami | Mm | 690 | 820 |
| 14 | Wymiary całkowite (LRx FBx H) | Mm | 1410X1900X3550 | 1500X2650X3950 |
| 15 | Główny silnik (moc) | KW | 15 | 22 |
| 16 | Ciśnienie powietrza | MPa | 0,5 | 0,5 |
| 17 | Waga całkowita (w przybliżeniu) | Kg | 14300 | 21000 |
Regulowany skok suwaka prasy (8 stopni regulowanego skoku)
| JL21 | JL21-16 | JL21-25 | JL21-45 | JL21-63 | JL21-100 | JL21-160 | JL21-200 | JL21-250 |
| 1 | 8.3 | 10.4 | 11,5 | 12,5 | 14.6 | 16.6 | 18.7 | 22,9 |
| 2 | 24,7 | 30,9 | 34 | 37.1 | 43,3 | 49,5 | 55,6 | 68 |
| 3 | 40 | 50 | 55 | 60 | 70 | 80 | 90 | 110 |
| 4 | 53,5 | 67 | 73,7 | 80,4 | 93,8 | 107,2 | 120,6 | 147,4 |
| 5 | 64,7 | 80,9 | 89 | 97 | 113,3 | 129,4 | 145,6 | 178 |
| 6 | 73 | 91,3 | 100,4 | 109,6 | 127,8 | 146 | 164,3 | 200,9 |
| 7 | 78 | 97,8 | 107,6 | 117,4 | 136,9 | 156,5 | 176 | 215 |
| 8 | 80 | 100 | 110 | 120 | 140 | 160 | 180 | 220 |
Konfiguracja
Opcjonalna konfiguracja
Opcjonalna konfiguracja
>Inwerter
>Hydrauliczne zabezpieczenie przed przeciążeniem
>Ręczna regulacja suwaka (60 ton i mniej)
>Przesuń elektryczne/zmotoryzowane urządzenie do regulacji (80 ton i więcej)
> Mechaniczny wskaźnik wysokości matrycy (60 ton i mniej)
> Elektryczny wskaźnik wysokości matrycy (60 ton i więcej)
>Zrównoważ urządzenie
> Obrotowy przełącznik krzywkowy
> Zgoda na wykrycie zacięcia papieru
> Zasilanie
>Wskaźnik kąta obrotu korby
>Elektryczny licznik uderzeń
>Złącze źródła powietrza
>Zabezpieczenie przed wybiegiem
> Wyrzutnik powietrza
> Skrzynka narzędzi do konserwacji
> Instrukcja obsługi
>Mokre sprzęgło i hamulec o wysokiej wydajności (dostępne również suche sprzęgło i hamulec OMPI)
>Elektryczny automatyczny system smarowania
> Pneumatyczne urządzenie z amortyzacją
> Przełącznik nożny
> Urządzenie do szybkiej wymiany matryc (podnośnik matryc, ruchome ramiona zacisku i matrycy)
>Wybijak suwaka
>Auti-wibracyjne mocowanie prasy
>Fotoelektroniczne urządzenie zabezpieczające
>Zgaś światło w pokoju
> Panel dotykowy (ustawienie wstępne, licznik całkowity)
>System licznikowy PAC 100
> System licznika człowiek-komputer
Prasa Regularna kontrola
Kontrola przed uruchomieniem i codzienna kontrola
Elementy regularnej kontroli to minimalne elementy gwarantujące długoterminowe bezpieczeństwo użytkowania prasy. Proszę zwiększyć liczbę elementów kontrolnych zgodnie z sytuacją Twojej firmy
Regularna kontrola oleju (zasilanie olejem i wymiana oleju), należy sprawdzać zgodnie z instrukcją konserwacji
Inspektorzy muszą regularnie sprawdzać przedmioty, proszę sprawdzać zgodnie z instrukcją bezpieczeństwa, po kontroli inspektorzy wykonają określone odpowiednie pomiary.
Lista głównych komponentów
| Podwójny zawór elektromagnetyczny do jednostki sprzęgła | Wykonane przez TACO (Japonia) |
| Pompa powietrza przeciążeniowego | Wykonane przez KINGAIR (Tajwan) |
| Automatyczna pompa smaru | Wykonane przez Lube |
| Programowalny sterownik logiczny | Wyprodukowane przez firmę OMRON |
| Główne komponenty elektryczne | Wykonane przez TELEMECANIQUE |
| Główne komponenty pneumatyczne | Wykonane przez SMC (Japonia) |
| Główne pierścienie uszczelniające | Wyprodukowane w Tajwanie |
| Główny silnik o zmiennej prędkości | Wyprodukowano w Chinach |
| Pneumatyczny hamulec sprzęgła | Wykonane przez OMPI (Włochy) |
| Fotoelektryczny ochraniacz (opcjonalnie) | Wyprodukowano w Chinach |
