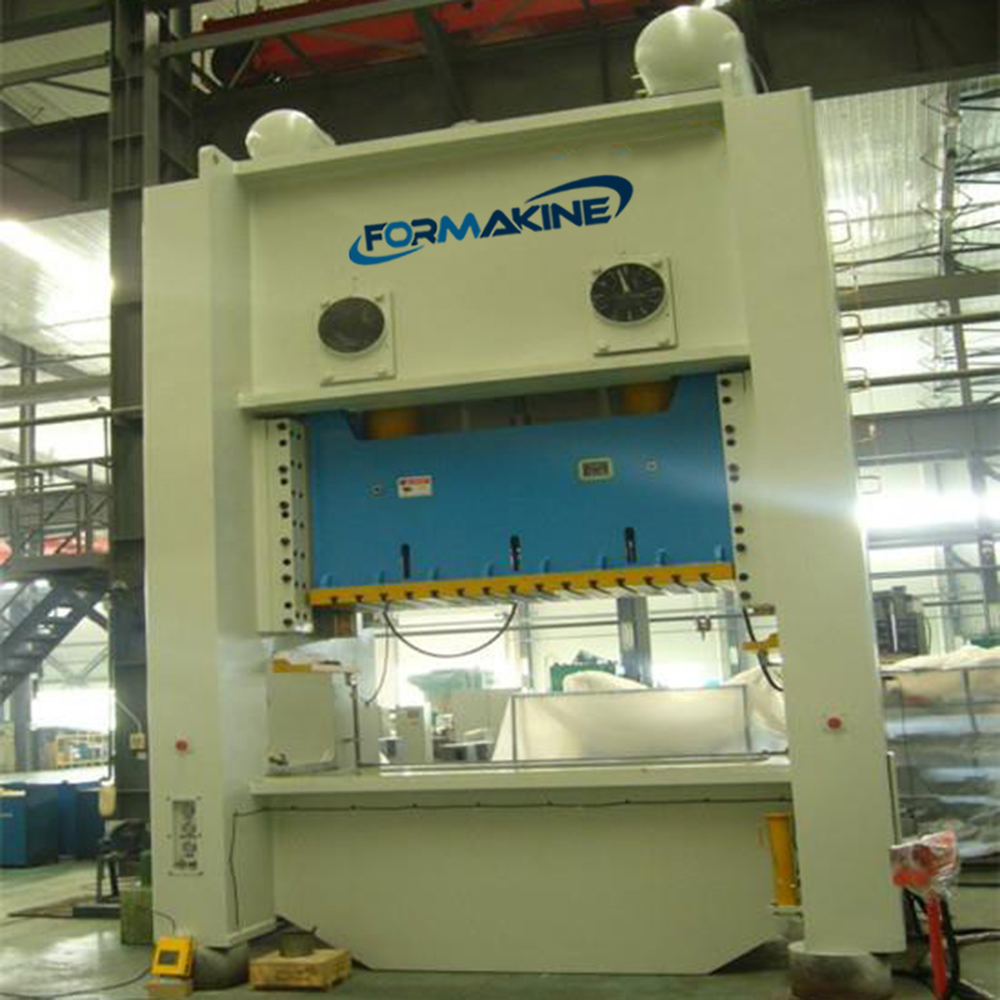

Prosta prasa boczna z podwójną korbą
Szczegóły Produktu
400-tonowa dwupunktowa prosta prasa boczna
Z Transfer Die & T System Transferu Robota
· Spawana stalowo rama o konstrukcji zamkniętej, eliminująca odkształcenia kątowe i zwiększająca precyzję oraz trwałość matrycy.
· Pneumatyczne połączenie sprzęgła ciernego i hamulca, niski poziom hałasu i długa żywotność, aby zapewnić niezawodne bezpieczeństwo i elastyczne działanie.
·Ośmiokątne prowadnice prowadnicy prostokątnej o dużej precyzji ruchu i dużej dokładności.
·Importowane hydrauliczne urządzenie zabezpieczające przed przeciążeniem, powodujące awaryjne zatrzymanie przed przeciążeniem i automatyczne przywracanie po rozwiązaniu problemu, skuteczne zabezpieczenie matryc i prasy.
· Zmotoryzowana regulacja wysokości matrycy.
· Automatyczny system smarowania olejem, zapewniający płynną pracę.
· Dostępne są osłony fotoelektryczne, oś wyjściowa skrzyni biegów, podajnik, poduszka powietrzna i inne opcjonalne akcesoria.
Specyfikacja techniczna
| Specyfikacje | Jednostka | Podwójny punkt 315 tonProsta prasa boczna | 400 ton Dwa punktyProsta prasa boczna | ||
| Typ | S | H | |||
| Siła nominalna | KN | 3150 | 4000 | ||
| Skok nominalny | Mm | 7 | 8 | ||
| Suwak | Mm | 280 | 170 | 300 | |
| Przesunięcia suwaka na minutę | Naprawił | Min-1 | 30 | 40 | 20 |
| Zmienny | 20-35 | 30-45 | 15-25 | ||
| Maksymalna wysokość zestawu matryc | Mm | 550 | 605 | 600 | |
| Regulacja wysokości matrycy | Mm | 120 | 130 | ||
| Odległość kolumn | A | Mm | 2570 | 2810 | |
| B | Mm | 2870 | 3110 | ||
| Przesuń dolny rozmiar (FB × LR) | A | Mm | 2200x900 | 2400x1000 | |
| B | Mm | 2500x900 | 2700x1000 | ||
| Rozmiar otworu trzpienia | Śred.*Dz | Mm | 3-Φ70x100 | 3-Φ70x100 | |
| Rozmiar wzmocnienia (FB × LR) | A | Mm | 2500x1000 | 2700x1100 | |
| B | Mm | 2800x1000 | 3000x1100 | ||
| Grubość wzmocnienia | Mm | 190 | 200 | ||
| Zwiększ wysokość powierzchni | Mm | 1285 | 1340 | ||
| Rozmiar otworu bocznego (FB × LR) | Mm | 950×460 | 1000×550 | ||
| Moc silnika | KW | 37 | 45 | ||
| Wymiary gabarytowe (FB×LR×H) | A | Mm | 3000×3450×4900 | 3150×3700×5600 | |
| B | Mm | 3000x3750x4900 | 3150x4000x5600 | ||
| Waga | Kg | 41500 | 54000 | ||
| 47500 | 60000 | ||||
Akcesoria
| standardowe akcesoria | akcesoria opcjonalne |
| falownik | Elektryczny automatyczny system smarowania |
| Panel dotykowy | Pneumatyczne urządzenie do poduszek matrycowych |
| Predefiniowany licznik | Przełącznik nożny |
| krzywka elektryczna | Urządzenie do szybkiej wymiany matryc (podnośnik matryc, zacisk i ramię matrycy) |
| Hydrauliczne zabezpieczenie przed przeciążeniem | Urządzenie do wybijania suwaka |
| Uchwyt urządzenia do regulacji przesuwu (poniżej 60) | Światło pokoju śmierci |
| Elektryczne urządzenie do regulacji suwaka (60 lub więcej) | Mocowanie antywibracyjne |
| Mechaniczny wskaźnik wysokości matrycy (poniżej 60) | Fotoelektroniczne urządzenie zabezpieczające |
| Elektryczny wskaźnik wysokości matrycy (60 lub więcej) | Podajnik |
| Urządzenie równowagi | Odwijak |
| Wskaźnik kąta korby | Niwelator/Prostownica |
| Elektryczny licznik udarów | Manipulator/Robot |
| Gniazdo źródła powietrza | Mokre/suche sprzęgło i hamulec |
| Urządzenie zabezpieczające przed nadmiernym uruchomieniem | |
| Zgoda na wykrywanie zacięć | |
| Gniazdo zasilania | |
| Skrzynka narzędziowa do konserwacji | |
| Instrukcja obsługi |
