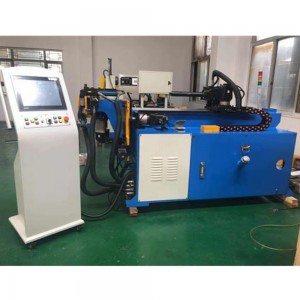

Станок для гибки круглых труб с ЧПУ
Описание продукта
Станок для гибки круглых труб с ЧПУ
Полностью автоматический трубогибочный станок, оснащенный ПЛК или IPC, которые управляют гибкой (Y), подачей (B) и вращением (C) в полном автоматическом цикле.
Эти машины с наружным диаметром от 10 мм до 220 мм подходят для использования в различных секторах и отраслях производства труб.Доступны в различных версиях, все три оси являются автоматическими в одном стеке машины. Также есть возможность добавить функцию изгиба с нажимом, функцию левого и правого изгиба, больше стеков и так далее.
Эта серия оснащена простыми в использовании элементами управления с сенсорным экраном или новейшим удобным программным обеспечением для трехмерной гибки.Он хранит конфигурацию инструментов, позволяет компенсировать пружинение и, помимо других функций, может похвастаться технологией предотвращения столкновений.
Особенность
* Интерактивный сенсорный экран ПЛК обеспечивает легкий доступ к автоматическим и ручным режимам работы.
* Диагностика системы и поддержка нескольких языков.
* Полностью гидравлический зажим на зажимной матрице и нажимной матрице.
* Изгиб (ось Y): контролируется серводвигателем или гидравликой.
* Подача (ось B): контролируется серводвигателем.
* Вращение (ось C): Управляется серводвигателем.
* Оснащен клапаном с регулируемой скоростью на пресс-форме, обеспечивающей синхронизацию гибки.
* Система воздушного охлаждения обеспечивает длительную стабильную работу оборудования при высокой температуре.
* CE&ISO 9001:2000.
Технические параметры
| Модель | 38ЧПУ-2А-1С | 50ЧПУ-2А-1С | 63ЧПУ-2А-1С | 76ЧПУ-2А-1С |
| Максимальная емкость | ￠38,1 (1,5 дюйма)×2 мм | ￠50,8 (2 дюйма)×2 мм | ￠63,5 (2,5 дюйма)×4 мм | ￠76,2 (3 дюйма)×5 мм |
| Степень изгиба | 0-190° | 0-190° | 0-190° | 0-190° |
| Радиус изгиба | 10-200 мм (для машины) | 15-250 мм (для машины) | 20-300 мм (для машины) | 25-350 мм (для машины) |
| Мин. радиус изгиба | R≥1.5D (для трубы) | R≥1.5D (для трубы) | R≥1.5D (для трубы) | R≥1.5D (для трубы) |
| Длина оправки | 2300 мм (можно настроить) | 2500 мм (можно настроить) | 3000 мм (можно настроить) | 3200 мм (можно настроить) |
| Максимальная скорость изгиба | 90°/с | 65°/с | 60°/с | 45°/с |
| Точность изгиба | ±0,1° | ±0,1° | ±0,1° | ±0,1° |
| Мощность двигателя | 4 кВт | 5,5 кВт | 7,5 кВт | 7,5 кВт |
| Модель | 89ЧПУ-2А-1С | 114ЧПУ-2А-1С | 129ЧПУ-2А-1С | 168ЧПУ-2А-1С |
| Максимальная вместимость | ￠89 (3,5 дюйма)×8 мм | ￠114 (4,5 дюйма)×8 мм | ￠129(5 дюймов)×12 мм | ￠168 (6,5 дюйма)×16 мм |
| Степень изгиба | 0-190° | 0-190° | 0-190° | 0-190° |
| Радиус изгиба | 30-450 мм (для машины) | 40-550 мм (для машины) | 50-650 мм (для машины) | 60-850 мм (для машины) |
| Мини-радиус изгиба | R≥1.5D (для трубы) | R≥1.5D (для трубы) | R≥1.5D (для трубы) | R≥1.5D (для трубы) |
| Длина оправки | 3800 мм (можно настроить) | 4500 мм (можно настроить) | 4600 мм (можно настроить) | 6500 мм (можно настроить) |
| Максимальная скорость изгиба | 40°/с | 25°/с | 20°/с | 10°/с |
| Точность изгиба | ±0,1° | ±0,1° | ±0,1° | ±0,1° |
| Мощность двигателя | 11 кВт | 15 кВт | 18,5 кВт | 22 кВт |
Параметры
* IPC-контроллинг
* Двойной/тройной/четырехместный стек (разный радиус изгиба одной трубы)
* Функция изгиба трубы (большой радиус)
* Дополнительная длина оправки
* Сгибание головы влево и вправо
Гибка труб
Для большого радиуса (необязательно)
Гибка труб с помощью Macine Push для гибки большого радиуса (дополнительно)
Трубогибочный станок многослойного типа (опционально)
Инструмент и аксессуары
СТАНДАРТНЫЙ МАТЕРИАЛ: СТАЛЬ 45#
Дополнительные материалы:
* Ampco Bronze-Mandrel&Wiper die для труб из нержавеющей стали
* Нейлоновая гибочная матрица, зажимная матрица и пресс-форма для алюминиевой трубы
* Cr 12-Для другого материала трубы
